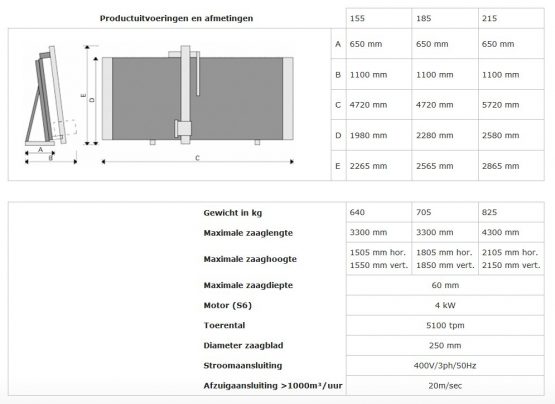

Technische gegevens
Dubbel slag voorritsen
Dubbel slag voorritsen met het hoofdzaagblad. Deze eenvoudig in diepte in te stellen te stellen mogelijkheid zit standaard op de Modellen D en DS van Elcon. Bij de heen slag gaat het zaagblad net door de top laag heen en bij de terug slag gaat het zaagblad volledig door het materiaal heen voor een perfecte zaagsnede.
Eind Stop
Op zowel de onderbalk alsook op de hulpgeleiding zijn een eindstop aagebracht om het materiaal op zijn plaats te houden bij horizontaal zagen.
Eindstophulp op halfgeleiding
Extra diepe doorsteek
De D serie heeft de mogelijkheid om tot 25 mm diep door het materiaal heen te zagen voor een extra nette zaagsnede.
Gemakkelijke oplooprollen
Dmv van de oprollen is het zonder beschadiging opbrengen van zware platen zeer eevoudig geworden.
Instelbare zaagdiepte
Door middel van een eenvoudig te bedienen hendel kan de machine ingesteld worden om groeven te zagen. Deze hendel is zowel van bovenaf als van onder af op de zaag groep te bedienen.
Maximale zaagdiepte
Bij de D machine kan materiaal zagen met een maximale dikte van 60 mm.
Nauwkeurigheden binnen DIN 875/1 (0.1 mm.)
De machine voldoet aan de strengste eisen die de industrie stelt aan nauwkeurigheden inzake haaksheid en parallelliteit.
Noodstop
Zoals op elke Machine van Elcon is ook de D standaard uitgevoerd met een noodstop.
Ondiepe compacte bouw met robuust frame
De D-serie kenmerkt zich door een steilere opbouw waardoor de machine nog minder ruimte inneemt.
Overal opstelbaar
Kenmerkend voor de Elcon verticale platenzaag is dat deze niet aan een muur bevestigd hoeft te worden. Het frame is zo sterk en zwaar gebouwd dat deze machine volledig zelfsteunend en dragend is.
Repeteeraanslag voor strokenzagen
Deze aanslag wordt ingesteld op de gewenste strookmaat. Een geleidelager raakt de bovenzijde van de plaat. De strook kan nu horizontaal gezaagd en weggenomen worden. Hierna kan de aanslag gebruikt worden voor de volgende strook.
Standaard met een 4 kW motor uitgevoerd
De D familie is standaard met een 4 kW motor (S6) uitgevoerd. Een krachtige motor welke goed aansluit bij de 60 mm zaagdiepte van de D.
Opties
Handmatig uitwijkbaar rek
De D kan uitgerust worden met een handmatig uitwijkbaar rek. Dit zorgt ervoor dat bij horizontaal zagen bij voorkomende gevallen vermeden wordt dat in de geleiding strips gezaagd wordt.
Voet bediende opklapbare transportrollen
Om zwaar materiaal gemakkelijk op de stevige onderbalk te verplaatsen kunnen er voetbediende transportrollen gemonteerd worden.
