Kantenaanlijmmachine Hebrock F4

Configuratie

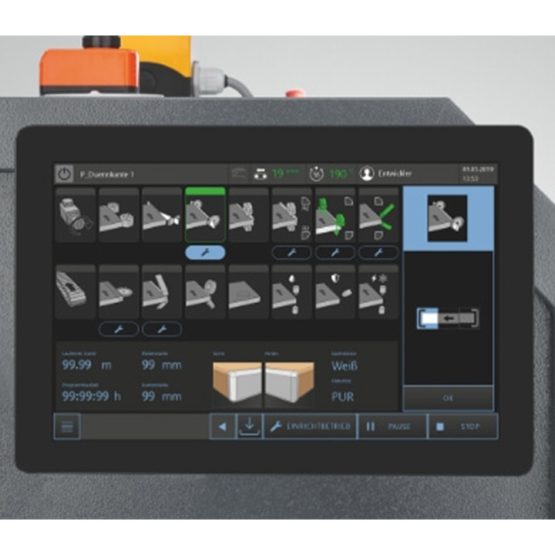

Besturing

• Bedieningsvriendelijke PLC besturing op ooghoogte
• Touchscreen 15 Inch met grafische oppervlakte
• Geïntegreerde SPS besturingstechniek
• Programma capaciteit 40 instelbaar
• Aggregaten opstarten via handmatige selectie in PLC of via programma
• Storingsmelder in PLC met intern geheugen

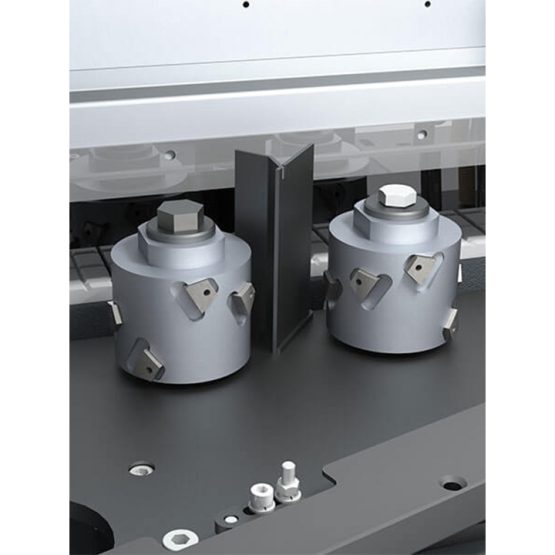

Voorfrees aggregaat
Voorfrees inrichting voor affrezen van werkstuk traploos tot en met 2mm. Voorzien van diamant gereedschap, tegengesteld draaiend om uitbreken van de plaat te voorkomen. Standard voorzien van 40 mm voorfrees koppen,optioneel 50 mm kopen mogelijk.

Verlijmaggregaat
Teflon coating lijmunit voorzien van vier verwarmingselementen, geschikt voor smeltlijm in granulaatvorm. Automatische start en stop functie. Verlijmaggregaat via PLC instelbaar inclusief pauze functie, ca. 120 graden Celsius. Industriële lijmunit is voorzien van retoursysteem, overtollige smeltlijm gaat automatisch terug in de lijmunit.

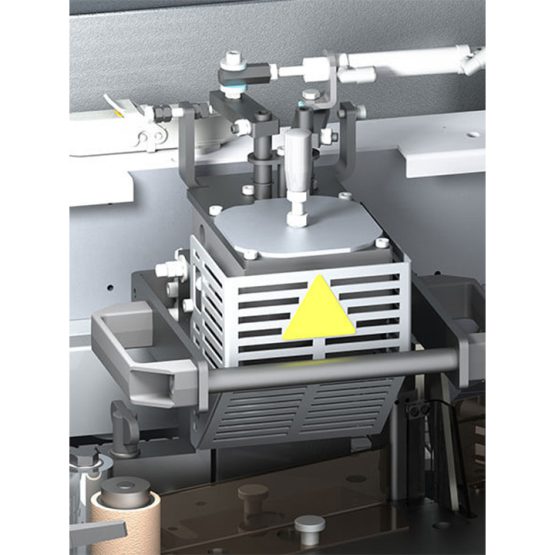

Inclusief wissel lijmsysteem.
Inclusief PU – Schakeling en smeltlijm uitloop.

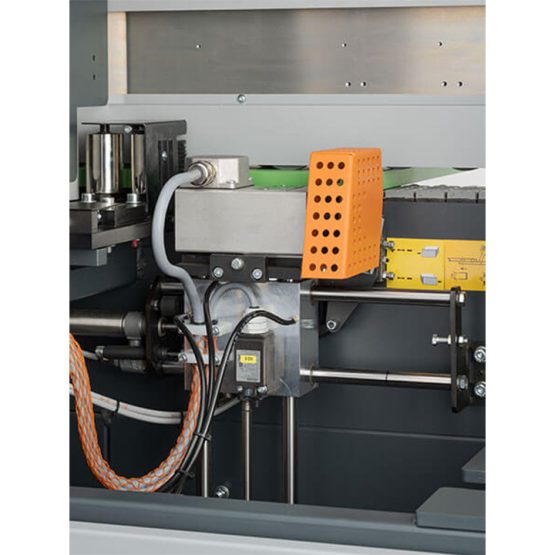

Kapzaagaggregaat
Voor het hoogfrequent afzagen van kantenmateriaal over stand voor en achter, pneumatisch gestuurd.
Instelbaar via PLC computer, tweezijdig of enkelzijdig.

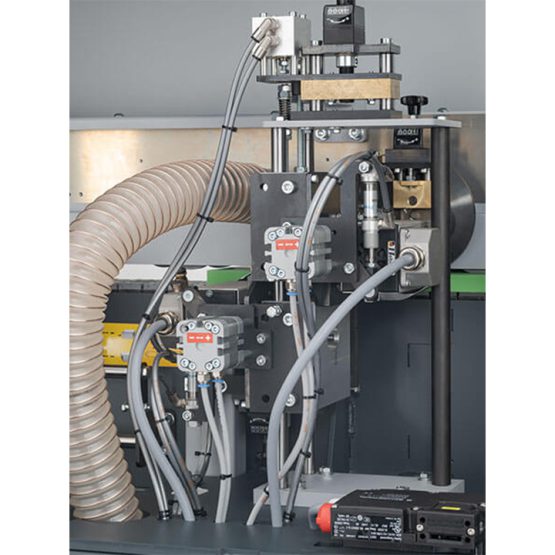

Freesaggregaat
Hoogfrequent freesstation voorzien van horizontale en verticale aftasting. Combinatie HM freesgereedschap. Voor het recht, fase of radius affrezen van kantenmateriaal tot en met 2mm.
Voorbeelden kantenmateriaal; ABS, melamine, houtfineer. Instelbaar via PLC.

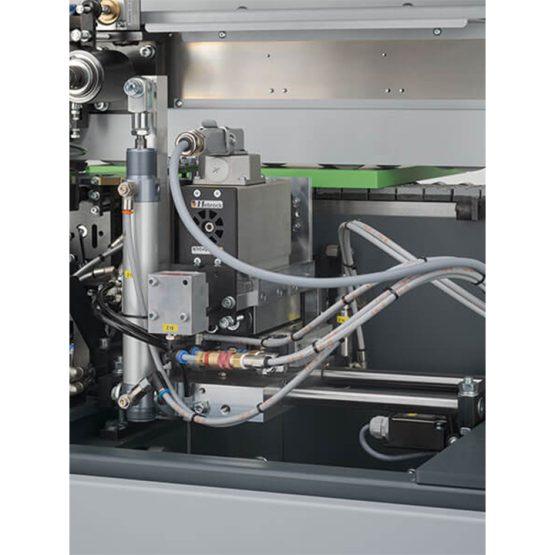

Hoekfreesaggregraat
Freest staande kant paneel compleet af, fase of radius. Maximale paneelhoogte 40mm.
Maximale kantendikte 2mm. Voorzien van HM freesgereedschap. Instelbaar via PLC.
Snelheid schakelt bij hoekafronden naar 7 meter per minuut.

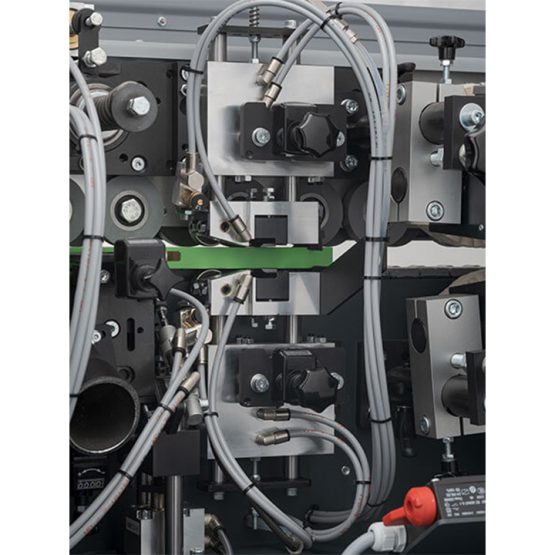

Vlak schraapinrichting
Nabewerking van vlakke kant paneel en kantenmateriaal, laatste overstand kantenband en lijmresten.

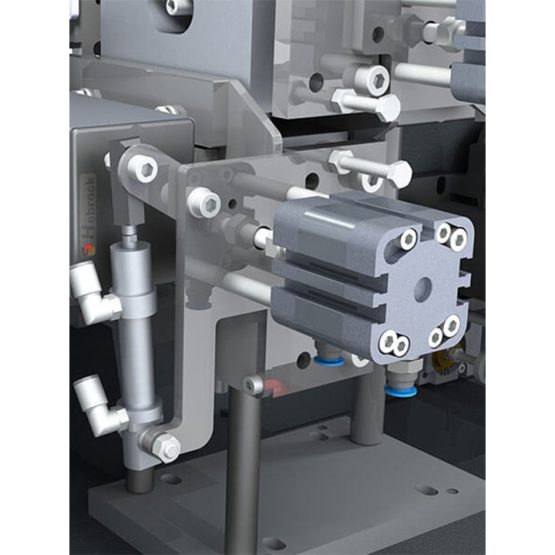

Pneumatisch instelbaar via PLC computer. Voorzien van verticale en horizontale aftasting.
Zelf aftastend.

Machine uitgevoerd met de volgende opties:

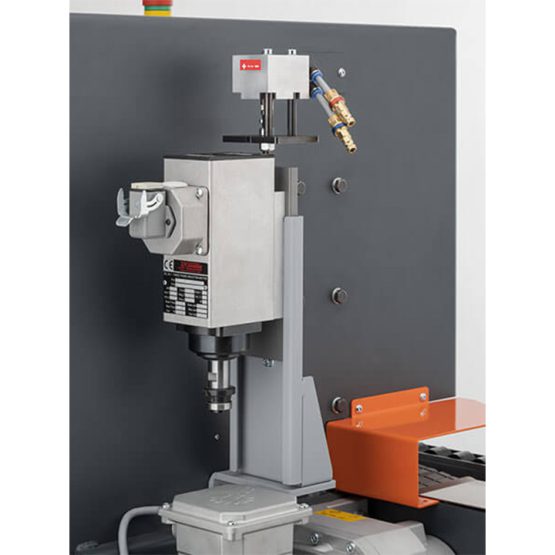

• Voorbereiding wisselsysteem hoekafrondfrees

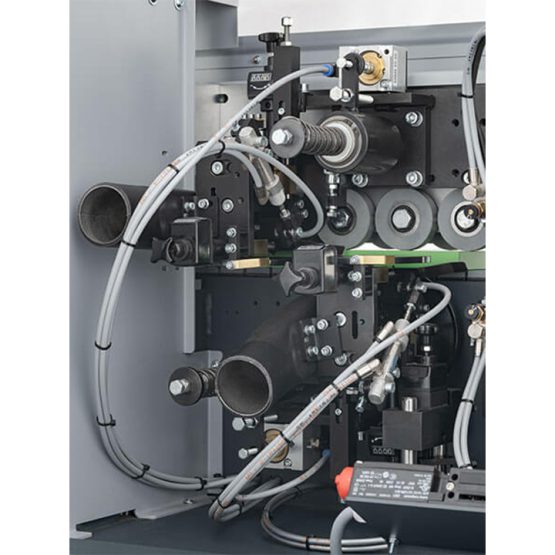

• Radius schraapinrichting R1. Nabewerking van radius kant ten behoeve van kunststof kantenmateriaal van 1mm. Pneumatisch instelbaar via PLC computer. Voorzien van verticale en horizontale aftasting.
• Set Wielen. Twee stuks geremd en twee stuks ongeremd.
• Nesting 2X (op Freesunit en Radiusschraper)

Parameters:

• Maximale banddikte : 3 mm
• Minimale/maximale plaatdikte : 8-50 mm
• Minimale werkstuklengte : ca. 160 mm
• Minimale werkstukbreedte : ca. 80 mm
• Snelheid : ca. 10m/min.
• Maximale stroomopname : 7,4 KW
• Lengte : 4050 mm
• Breedte : 1300 mm
• Hoogte : 1400 mm
• Gewicht : 840 kg
• Afzuig aansluiting : 140 mm

De geplaatste foto’s zijn een indicatie. Er kunnen geen rechten aan ontleend worden.
